产品特性

* 三种系统源，内部RC震荡、外部RC震荡和外部震荡

* 内部自带高精度RC振荡电路，有效减少外围原件数量

*  内部自带低电压复位和上电复位功能。

* 可选择内部RC或外部RC振荡

*  可选择内部上电复位也可使用外部引脚复位

*  支持三种能耗等级。休眠模式，低速模式，正常模式

*  内部自带16级音量调节功能

* 支持两种音频输出方式PWM输出和电流型DAC输出

* 支持两种音频压缩方式多种音频压缩算法

*支持四通道采样频率44.1Khz 接近CD音质

* 支持四通道tone或MIDI音乐播放

*支持多种音频触发方式，按键触发和通信方式触发

*  超低功耗待机电流<5uA

* 采用电流型DAC音频输出方式可以方便外接功放和三极管。减少外围原件

*  可根据客户需求定义功能，可使客户省去一颗单片机芯片，进一步降低客户整体成本

* 超宽电压工作范围2.0~5.5V工作电压

产品概述

QGPN5系列产品是一款专门为语音应用设计的。采用最先进的CMOS工艺。内部自带8位DSP微控制器。分为QGPN5A,QGPN5B,QGPN5C系列。

本产品支持掩膜和OPT两种供货方式。前期量小可以用OPT方式后期量大用掩膜方式进一步降低成本。提供4通道语音/Tone/Midi語音合成方式播放最高采样率可达CD音质44.1kHz，并且内部自带硬件16级音量调节功能。提供两种音频输出方式，一种PWM输出，一种DAC输出。可利用芯片内部+-1%的振荡，您无需外加振荡电阻，您也可以根据需求外接RC振荡电阻，当只使用内部振荡电阻时，外接振荡电阻脚可做为普通IO口使用。提供待机模式(Halt mode)，可大幅度的節省功耗；另外也可以选择慢速时钟，降低系统耗电。

按键触发模式:在按键触发模式可以单独按键对应一个声音内容也可以按键组合方式触发语音内容，同时也支持按键电平触发，脉冲触发，边沿触发等多种组合方式

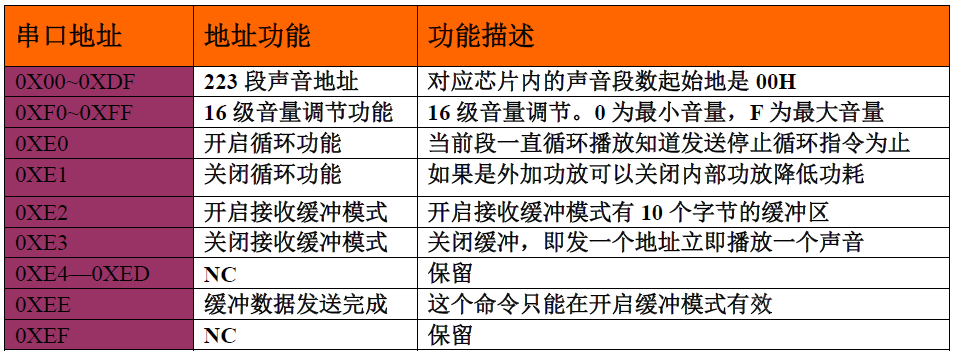

通信触发模式:总线控制、并口控制 等多种通信方式，也可以根据客户定制通信方式。支持功能有16口的高低电平，读取某个IO口的状态等。

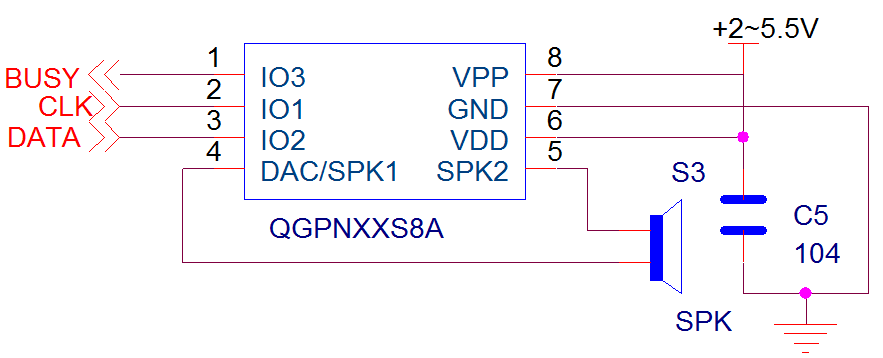

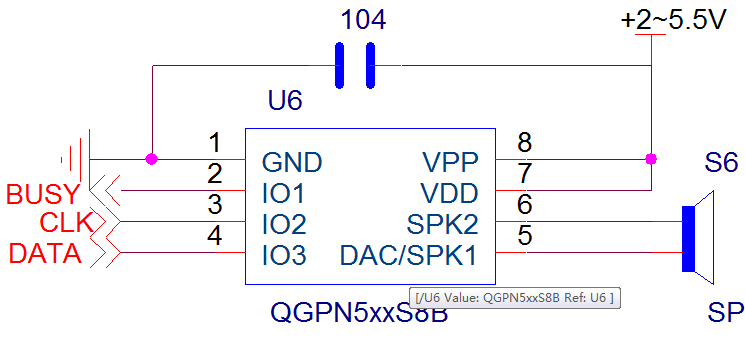

三线串行通信模式:

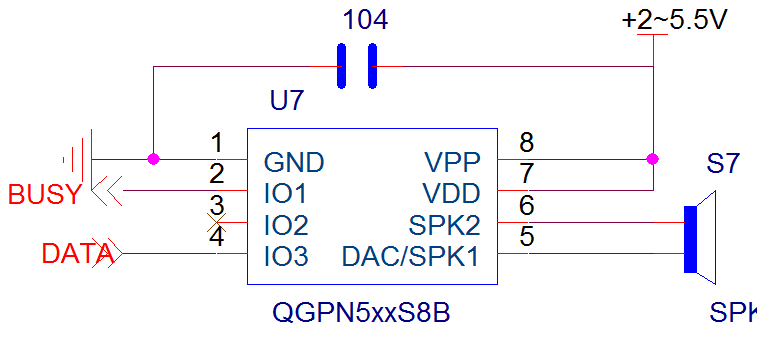

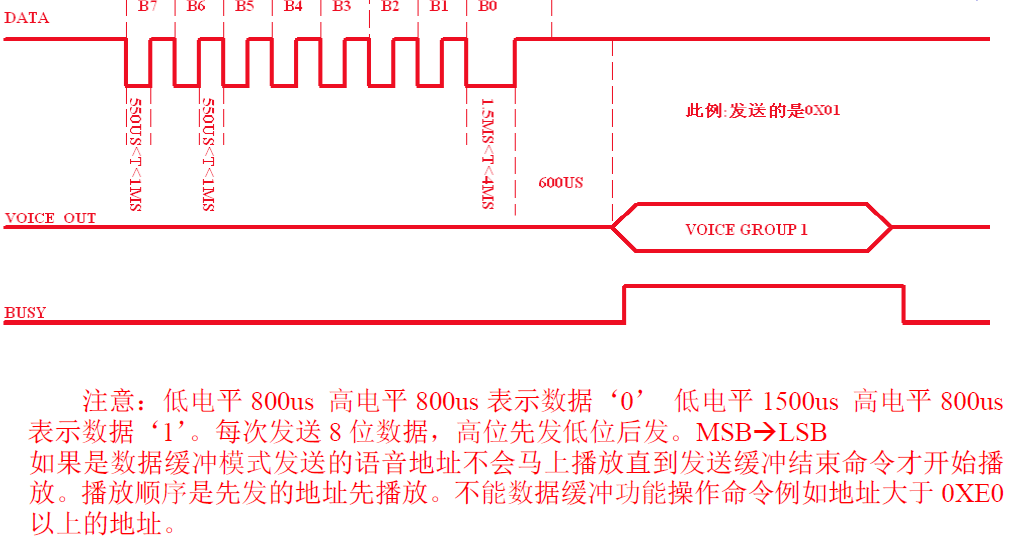

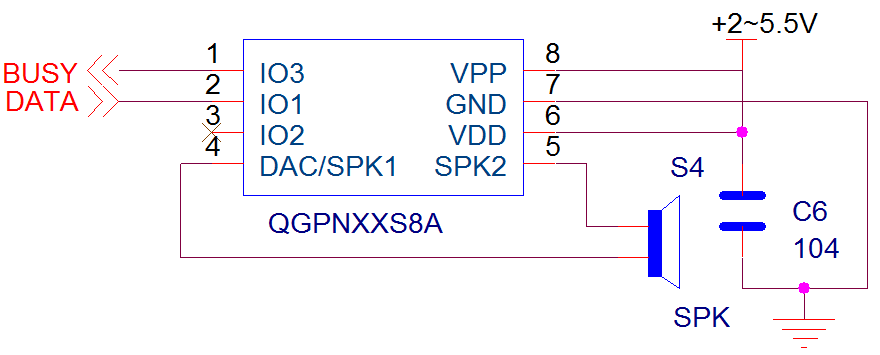

两线串口通信模式:
